寫字樓無線對講機系統方案
來源：Runbo
發布：2016-03-22
環境特點
一至五樓為樓層比較高，鋼筋混泥土結構。地下室，和樓道中屏蔽比較強，對講機信號比較弱。經我公司技術人員測試，信號屏蔽比較嚴重，單純靠對講機之間直接通訊已根本不能保障其通訊要求。為了確保其整個大樓通訊暢通，保證以后各項工作的順利進行,特建議組建此通訊方案請各領導仔細對比。

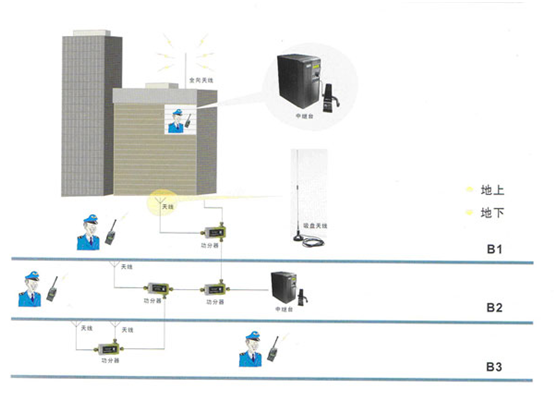

工作模式示意圖
系統說明
該寫字樓建筑物屏蔽較強，為了解決樓層
無線對講信號盲區問題，以及為了通過無線電管理局的驗收，必須采用分布式組網方案，本公司經過實地考察和測試，提供下列方案，可以解決貴單位主要工作區域內的通信問題，同時達到無線電管理局的相關要求，以供參考：
1使用中繼臺異頻通信方式，使得手持式對講機通信距離得到擴展，中繼臺使用ICOM IC-FR4000中繼臺1臺，該機性能可靠,功能豐富。
2 中繼臺內部安裝雙工器，收發共用一根天線，以便節約成本和消除收發信號之間的干擾；
3使用3只天線，室外分別在主樓北面南面各架設一根，室內采用高增益吸盤天線，室外北面的天線采用高增益吸盤天線，室外南面采用高增益玻璃鋼天線。之所以采用不同的天線是因為，室內恐怕空間不足無法安裝玻璃鋼天線，室外北面環境無合適安裝玻璃鋼天線之處。本方案采用簡單分布式布線以滿足無線電管理局要求的在貴單位區域范圍50米外的信號場強小于-105dB；
4考慮到饋線使用量較多，必須使用低損耗高導電率屏蔽電纜將中繼臺和天線連接；
5三根天線使用功分器相互連接
6該寫字樓因為保安和內勤各自內部通訊，故而在通常情況下需要使用兩套通信系統，然后使用合路器進行合并來實現。本方案中選用IC-FR4000型中繼臺可以使用一套系統滿足兩個部門的使用要求，這樣可以使用一臺主機，一套天線和饋線，節約成本以及消除兩套系統之間的干擾問題；
7 IC-FR4000自身硬件設計為在同一個頻率應為為多個頻道，最多可通過壓音頻區分為16個頻道，因此一套系統就可以為貴單位提供兩個中繼頻道；
8兩個頻道使用相同的頻率，這樣可以節省一套頻率占用費用和便于在無線電管理局的頻率申請；通過使用中繼頻道，基本上保證手持對講機通訊的盲區問題。
欲了解更多詳細解決方案，請致電咨詢Runbo公司 俞經理：13612939492
